粉末冶金製ギアの接触応力はどれくらいですか？

PMギアの接触応力はどれくらいですか？

機械工学の分野では、歯車は動力と運動を伝達する上で極めて重要な役割を果たします。さまざまな種類の歯車の中でも、粉末冶金（PM）歯車は、コスト効率、高精度、および量産可能により非常に人気があります。 PM ギアのサプライヤーとして、PM ギアの接触応力を理解することは、製品開発だけでなく、お客様に信頼できるソリューションを提供するためにも最も重要です。

接触応力を理解する

接触応力とは、噛み合う 2 つの歯車間の接触領域で発生する応力を指します。 2 つの歯車が噛み合うと、負荷は歯間の接触点を介して伝達されます。この荷重により、接触領域に高強度の応力フィールドが生成されます。接触応力は、ギアの歯の形状、ギアの材料特性、加えられる荷重の大きさなど、複数の要因の影響を受ける複雑な現象です。

ギアの歯の形状は、接触応力を決定する重要な要素です。歯の形状、サイズ、プロファイルは、接触領域全体に荷重がどのように分散されるかに影響します。たとえば、適切に設計された歯形を備えたギアは、負荷をより均等に分散し、ピーク接触応力を軽減します。 PM ギアでは、製造プロセスにより歯の形状を正確に制御でき、接触応力を最小限に抑えるために最適化できます。

材料特性も接触応力に大きな影響を与えます。 PM ギアは通常、圧縮および焼結された金属粉末から作られます。得られた材料は、硬度、靱性、耐疲労性などの独特の機械的特性を備えています。より硬い材料は、塑性変形を起こすことなく、より高い接触応力に耐えることができます。ただし、脆性破壊を防ぐために、硬度と靭性のバランスを取ることも重要です。当社は PM ギアのサプライヤーとして、粉末材料を慎重に選択し、焼結プロセスを最適化して、さまざまな用途に必要な材料特性を実現します。

加えられる荷重も重要な要素です。荷重が大きくなると、接触応力も大きくなります。実際のアプリケーションでは、ギアにかかる負荷は動作条件に応じて変化する可能性があります。たとえば、自動車のトランスミッションでは、加速中、減速中、および通常の運転中にギアにさまざまな負荷がかかることがあります。負荷スペクトルを理解することは、予想される応力に耐えられる PM ギアを設計するために不可欠です。

接触応力の測定と解析

PM ギアの接触応力の測定は、接触領域の複雑な性質により困難な場合があります。ただし、接触応力を推定および分析するには、いくつかの手法が利用できます。最も一般的な方法の 1 つは、有限要素解析 (FEA) の使用です。 FEA は、歯車を小さな要素に分割し、各要素内の応力分布を計算する数値手法です。 FEA は、2 つの歯車の噛み合いプロセスをシミュレーションすることにより、ピーク応力やそれが発生する位置などの接触応力分布に関する詳細な情報を提供できます。

もう一つのアプローチは実験による測定です。ひずみゲージをギアの歯に取り付けて局所的なひずみを測定し、それを使用して応力を計算できます。ただし、この方法には限界があり、特定の点での応力しか測定できず、完全な応力分布を把握できない可能性があります。

PM ギアのサプライヤーとして、当社は FEA と実験的テストを組み合わせて製品の信頼性を確保しています。 FEA を使用すると、製造前に歯車の設計を最適化できる一方、実験的テストにより設計を現実世界で検証できます。

PM ギアの性能に対する接触応力の影響

過度の接触応力は、PM ギアの性能と寿命に悪影響を与える可能性があります。高い接触応力によって引き起こされる最も一般的な故障の 1 つは、孔食です。ピッチングは、接触応力がギア材料の疲労強度を超えると発生し、歯の表面に小さなピットが形成されます。これらのピットは時間の経過とともに成長し、最終的にはギアの歯が破損する可能性があります。

接触ストレスに関連するもう 1 つの故障モードはスコアリングです。スコアリングは、接触応力が非常に高く、ギアの合わせ面が溶着し、その後バラバラになる場合に発生する激しい摩耗の一種です。その結果、歯面に大きな傷がつき、歯車の伝動効率が大幅に低下し、騒音が増加する可能性があります。

これらの故障を防ぐには、適切な接触応力レベルで PM ギアを設計することが不可欠です。 PM ギア製造の専門知識を持つ当社は、設計プロセス中に接触応力に影響を与えるすべての要因を考慮します。当社では、高度な設計ソフトウェアと製造技術を使用して、PM ギアが早期故障を起こすことなく予想される負荷に耐えられるようにしています。

PM ギアの用途と接触応力の考慮事項

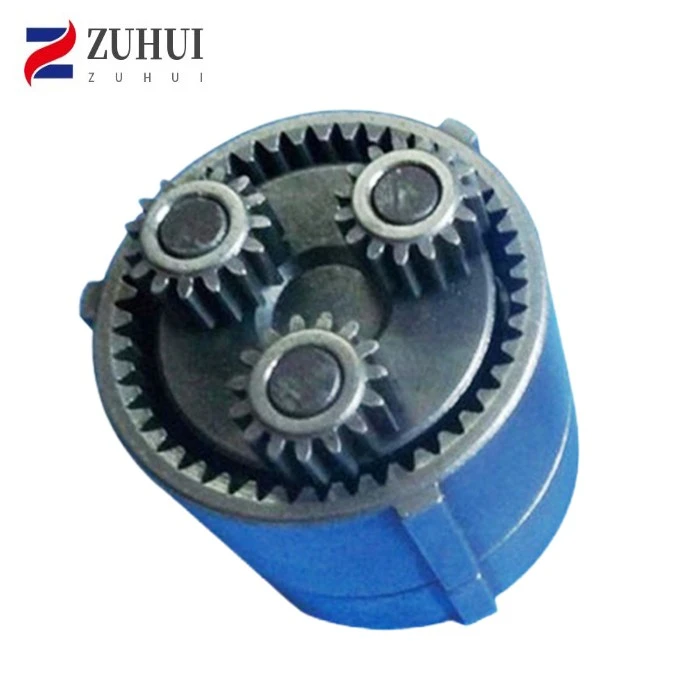

PMギヤは自動車から産業機械まで幅広い用途で使用されています。自動車産業では、PM ギアはトランスミッションによく使用されます。エンジン用遊星歯車セット、およびスターターモーター。たとえば、スターターサンピニオンギヤスターターモーターは短時間で高トルクを伝達する必要があります。このため、信頼性の高い動作を保証するには、ギアに高強度と低い接触応力が必要です。

産業機械では、PM ギアはコンベヤ システム、工作機械、ロボット工学に使用されます。これらのアプリケーションの動作条件は、低速、高トルクのアプリケーションから高速、低トルクのアプリケーションまで幅広く変化します。適切な PM ギアの設計と材料を選択するには、各用途の接触応力要件を理解することが重要です。

PMギアサプライヤーとしての私たちの役割

PM歯車のサプライヤーとして、当社はお客様の具体的なニーズを満たす高品質の歯車を提供することに尽力しています。当社には、ギアの設計、材料の選択、製造プロセスに精通した経験豊富なエンジニアのチームがいます。当社はお客様と緊密に連携して、お客様の用途を理解し、予想される接触応力に耐えられる PM ギアを設計します。

当社は最先端の製造設備を使用して、高精度かつ一貫性のある PM ギアを製造しています。当社の品質管理プロセスには、ギアが必要な基準を満たしていることを確認するための厳格なテストが含まれます。また、当社はお客様に技術サポートを提供し、お客様の用途における当社の PM ギアの使用を最適化できるよう支援します。

結論

結論として、接触応力は PM ギアの設計と性能において重要な要素です。 PMギヤの信頼性を確保するには、接触応力の影響要因を把握し、測定・解析し、故障を適切に防止することが不可欠です。 PM ギアのサプライヤーとして、当社はお客様にクラス最高の PM ギアを提供することに専念しています。必要かどうかエンジン用遊星歯車セット、スターターサンピニオンギヤ、または遊星太陽歯車、当社にはお客様の要件を満たす専門知識とリソースがあります。

当社の PM ギアにご興味がある場合、または接触応力やギアの設計についてご質問がある場合は、お気軽にお問い合わせください。当社の営業チームは、お客様の調達プロセスをいつでも支援し、お客様の特定の用途に合わせたソリューションを提供します。

参考文献

• ダドリー、ダドリー (1994)。ダドリーのギアハンドブック。マグロウ - ヒル。
• タウンゼント、DP (1992)。機械要素の設計。プレンティス - ホール。
• ケーニヒスベルガー、F. (2005)。製造技術: 金属切削および工作機械。バターワース - ハイネマン。
